BTX とは何

この掲示板にそぐわない内容ですが。先に電解コンデンサーの膨れについて、ご存知の方もいらしたので、続篇。

BTXはintelの策定したマザーボードの規格名。Aの次はBというわけ？　CPU、チップセットやメモリーの配置がATXと違います。何よりCPUファンがない。ヒートシンクに前面吸気ファンのエアーを当て背面ファンで温まったエアーを排気する。当然ですが、CPUファンからの熱風はありません。

そのためか、CPUの位置が、縦置きでいうと、ATXより下側にあります。

ただ、あまり普及せず。自作用のケースやマザーボードは販売されなかったかも。メーカーPCはありました。実はまだ使って？います（電源入れるのは月一回くらい）。ハードディスクをSSDに替えたこともあり、デスクトップですが、ほぼ無音です。

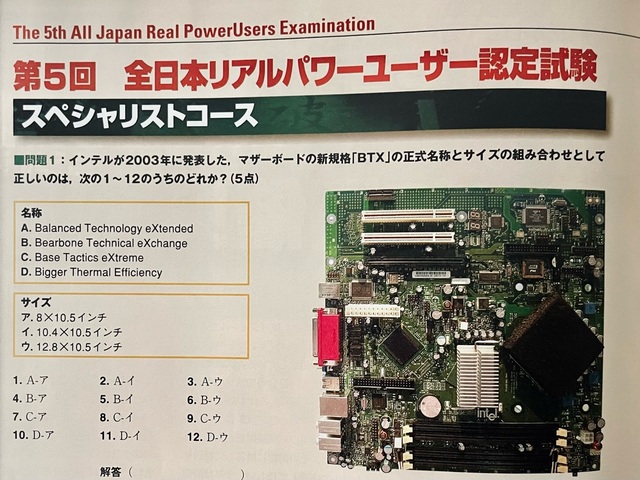

最後にテストを。BTXの正式な英語名とマザーボードのサイズの組合せの問題。
ATXのAはAdvanced。
サイズは、右にマザーボードが見える。ATXの拡張スロットを減らしたmicro ATXの正方形に近い。

20年前のマザーボードの話しでした。
