スピードテストについて語りましょう～基地局や周波数帯の話もしています～
皆さん、スピードテストは好きですか～？
私は大好きでーす！！！
という訳で、たびたび話題になるmineoのスピードですが、最近気になる事がありました。
平日ではなく土曜日の昼間なのに（※訂正：金曜日の昼休みだったそうです）、0.04Mbpsしか出ていないという投稿（URL1番）や、プレミアムコースで、昼休みでもないのに、1Mbpsしか出ていないというコメント（URL2番）や、、、
「え？本当？！」
と驚く結果がアップされており、うーん不思議だなあと思っておりました。
本日、一体この人達のスピードテストアプリは何かと質問した所（URL3番）、IGNIS AMERICA, INC.「回線Mbps速度チェッカー -Wi-Fi,LTEなどのネットスピードをテスト-」
という物なのだそうです。
早速、インストールして比べてみた所、なんとこのような結果に！
※WiFi＋eo光100Mコースでのテストです。
・BNR ：56.94Mbps
・Fast.COM ：79Mbps
・RBB ：47.03Mbps
・Ookla ：57.06Mbps
・回線速度チェッカー：2.22Mbps ←えっ！？
こ、これはおかしくないですか？
他のスピードテストアプリが50～70Mbps程度の所、回線速度チェッカーは2Mbpsです。
なんと96%程度減速しています。有り得ません。
たにっこさんやPhantom さんやG56さんも検証して下さっていますが、同じような結果になっているようです。
そういえば、以前、OokLAスピードテストで、0.04Mbpsしか出ない！というお怒りのコメントがあり、比べてみた所、Sakaiサーバーだけ異常値を示すという現象がありました（URL4番）。
このように、スピードテストは、mineo以外の要因で異常値を示す事がありますので、過信して怒ったりしない方が身のためだと思います。
（特に回線速度チェッカーご注意下さい）
スピードテストに関しては「一家言ある」という方が結構いらっしゃるように思いましたので、スレッドを立ててみました。
では、スピードテストに関して語りたい方、どうぞー！！！
（URL1番）土曜日の昼間に、0.08Mbps！？
※訂正：金曜日の昼休みだったそうです
https://king.mineo.jp/my/b3bd7f0351c77954/reports/10508
（URL2番）プレミアムコースで、1Mbpsしか出ない！？
https://king.mineo.jp/magazines/special/433/comments/69606
（URL3番）質問：このスピードテストアプリは何？
https://king.mineo.jp/question-answer/アプリ／WEBサービス ツール／ユーティリティ/7524
（URL4番）OoklaのSakaiサーバーだけ激遅！？
https://king.mineo.jp/magazines/special/413/comments/37083?magazine_formatted_id=428
----------
12月7日 タイトルを変更しました。
奇をてらったタイトルだった為、素直なタイトルにしました。
UQの440Mbps＋AUの150Mbps（BAND１）で対応みたいですが、また鳴り物入りで初めてるような感じですけど、どの程度エリア広がるんでしょうかね。
370Mbpsも中途半端なのに。
なので、金沢のあのエリアの作り方って見た目的には良いけど、アンテナからの距離も遠くなるし速度が出にくくなる。
どちらかというと関東みたいに混雑する所にピンポイントで打っていく方が効果はある。
auの590Mbpsは370Mbpsエリアと同じでしょうね、CAの組み合わせをどうするかって話だけなので370と一緒。
それよりもW04の256QAM対応の方が意味あるかも。
既存440Mbpsエリアをソフトウェア更新で256QAMにできるはずだから、日本全国の440Mbps対応エリアをそのまま558Mbpsエリアのできる。
590Mbpsエリアは物理的な工事が大変すぎて広がらないから、「590Mbps！」という数字で宣伝しておいて、
実際は558Mbpsエリアでごまかす作戦かと。
関東は人が多い場所が多いので、スポット的な設置に重点をおいていそうな気がしますが、他の地域は特に理由はなく、その他のBANDと同じような感じでエリアを拡大してるって感じなのかな。
マクロ局の場合はだいたい3セクタか6セクタですが、スモールセルに比べて端的に言ってしまうと1セルあたりのエリアの差です。たとえば装置1個で高出力で広い範囲をカバーしてもその範囲内では1個の装置分しか速度は出ない訳で。
関東との差は端末密度の差ということかと思います。
極端な話で言えば、スモールセル局で直径30m程度のエリアを作るとして、地方の端末が少ない所でそんなエリアを作っても効率悪いわけですよね。
下手したら1日中誰も通信しないまま終わっちゃう可能性すらあるわけで。
そういうエリアは1つのセルが大きいカバーのしかたの方が効率が良くなります。
ただ、エリアマップでは既にわからない点としては多重にカバーされてる所もあります。
混雑する所はスポット的にスモールセルのアンテナを設置して、そこを含めて広範囲をカバーするようにマクロ局を設置するとエリアマップからは判別できなくなってしまいます。

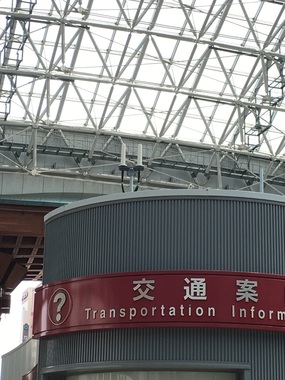

写真は金沢駅前の交通案内所に付いてるスモールセルのアンテナ。
こんな感じで混む場所にはスポットで設置してる所が数カ所ありましたが、エリアマップでは色しかわからないので判別できません。

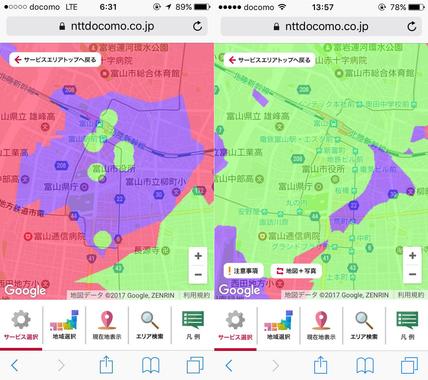

とってもわかりやすい例として、富山のエリアマップの変化です。富山駅付近ですが、左は3月11日のスクショ、右は今日時点です
既に左の時点でも丸いスモールセル局に大きなマクロセル局でカバーされている状態ですが、
当時はスモールセルは4×4MIMOで稼働していたので黄緑で塗られていて、そこを含めたマクロ局は2×2MIMOなので紫色になっているために見た目で判別可能です。
右はマクロ局も4×4MIMOになったので黄緑色で塗られてスモールセル局が同化してしまって判別不能になりました。
こんな感じで、現時点では大きな局でカバーされてるように見える場所も、実際は混雑場所のスモールセルがスポット設置されてる可能性はあります。
関東・・・というか山手線沿線とかも同じようにするかというと、ごく一部を除いてマクロ局はあまり設置しないと思います。
そもそも山手線沿線は全てが人が多い場所なので、スモールセル局を並べてエリアを埋めていくようになると思います。
マクロ局でエリア展開すればカバーエリアの広がりは早くなりますが、利用者が増えるとすぐに速度が落ちてしまうかと。
スモールセルで広範囲をカバーするには多数の基地局を設置しなければいけないので時間もお金もかかりますが、
トラフィックは単体エリアで完結するので全体的には速度が落ちにくくなるので、今はエリアが狭いとか言われるのを耐えながら地道に設置してくんだと思いますｗ
地方では、ユーザ数の関係で、広範囲をエリア化するけど、場所によってはスモールセルでカバーして、関東は特に人が多い場所をスモールセルでカバーするといった感じで、地域の事情に合わせて展開をかけてるって感じでしょうか。
富山の例は現状の名古屋周辺がよく似てますね。
AQUOS RとGALAXY S8+どっちが先に発売されるかな…
wimax2+のエリアの広げ方で、特にＡＵの基地局に併設して展開している局はエリア的にどうなのかな～って感じていました。
BAND41も正直あまり電波の飛びがよくないですけど、ＡＵの基地局に併設だと、もともとAUは800MHzの電波の飛びを考えて基地局を設置してあるわけで、そこへwimax2+を併設しても、800MHzと同じように電波がとどくわけはないですよね。
そうすると、基地局同士の間で圏外に近い、もしくは圏外のエリアができてしまい、また、電波が弱い場所では速度も落ちるわけだから、エリアが広がるのはいいけれど、今後こういったデッドゾーン？的な場所はどう埋めていくのか気になりますね。

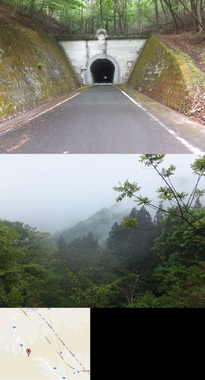

今日は笹子の旧道（県道212号）を通ってみました。国道20号から外れ、しばらく県道212号を走っていたら、霧が出てくるわ寒いわ・・
電波状況は、ドコモが時々ひろいますが、強くて中レベル。
AU、ソフバンはほとんど圏外。
県道212号は、ほぼ全線で各社の基地局を見かけず。
電柱（電力線）が無いから基地局を設置しようにもできないですね。
ドコモはエリアマップでは一部を除き、ほぼ県道212号全線で使用できるように書かれているけど、それほど電波の入りはよくなかったなぁ・・

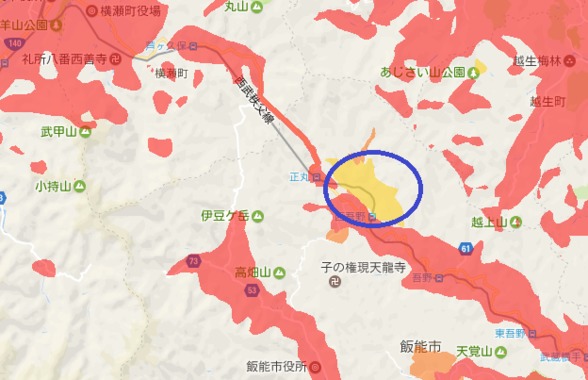

今日は時間あったんで、青丸周辺を見に行ってみました。

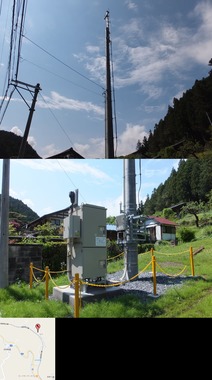

西吾野駅から少し行ったところの道沿いに、いつものAUのLTE専用局がありました。このアンテナの基地局、増えてきましたね。
ここではガラケーもアンテナピクト３本でした。国道からそんなにはなれていないので、そちらの電波を拾っているようです。
ここのはちゃんとした柵ですね。
AUのすぐ隣にドコモが、ちょっと離れたところにソフバンのipstarがありました。
さらに奥まで行ったら、ドコモとソフバンは圏内でしたが、ＡＵだけ圏外。写真はソフバンですが、ソフバンは３Ｇだけ使えました。
この周辺、民家も少ないので、通話だけできればいいような気がしますね。

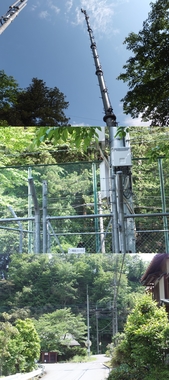

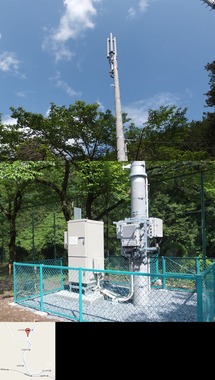

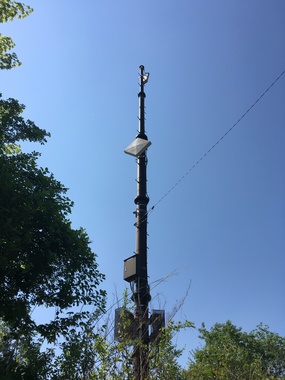

その奥の林の中にドコモの基地局が。こんなところにまで設置するなんて・・
ちなみにLTE使えてました。

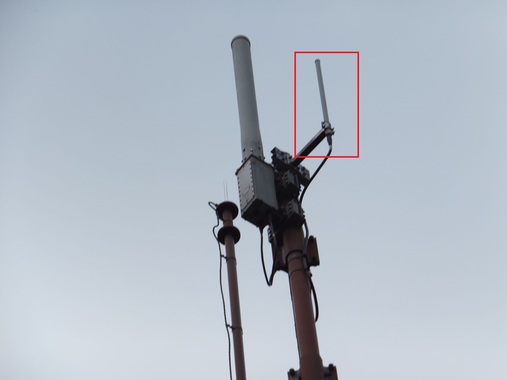

これ、さいにほどとは全然違う場所にあったドコモですが、よくよく見たら脇に小さなアンテナがついてました。このアンテナは何用なのでしょうか・・？
WiMAX2+のエリアですが、飛び方（エリア）は周波数だけではなく、無線機の出力やアンテナの特性によっても変わってくるので必ずしも800MHz帯のau電波より飛ばないとは限らないです。と言ってもau基地局に併設されてるWiMAX2+はオムニアンテナなことが多いので、アンテナ的には飛ばないんですがｗ
Band41の周波数帯をどう使いたいかによりますが、例えばauが自社LTE(800とか2.1とか)の補完する目的でBand41を使うというのであれば、au基地局に併設する形でいいと思います。
基地局から近い人はBand41でトラフィックを捌き、Band41が弱いor届かない所は800で通信できればいいので。
これはBand41に限らずauでも他社でも同じで、同じ出力なら800が遠くまで届くのは当然なので、近くは高めの周波数でカバーして遠くは低い周波数でカバーするというのは通常のエリア展開です。

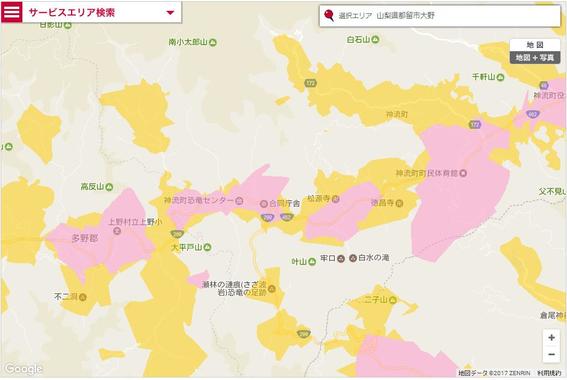

ドコモのエリアマップを見ても、ピンクの2.1GHz帯のエリアは途切れてますが黄色の800MHz帯はそれより広くなるので繋がっています。
ある意味、ピンクがWiMAX2+で黄色がauの800MHz帯だと思えば他社も同じ感じだと言えます。
ただ、Band41はUQのもので、UQとしてのサービスエリアと考えるとエリアは途切れ途切れということになります。
もちろん地続きエリアになった方がちゃんと使えますが、無いよりマシと考えることもできますｗ
周波数が違うから当然エリアの設計も変わってきますが、そうなると場所や電源・光ファイバーの確保、そして鉄塔やコン柱の費用もかかります。
auの基地局に相乗りすれば、電源も来てるし光の芯線も余ってるのを使えることもある、鉄塔は既にあるから金具つけてアンテナ設置すればとても安い費用で済むと思います。
新規設置だとコストが合わなくて設置されずに圏外エリアだったのが、au相乗りのおかげで使えるエリアが増えたと考えれば、その方が良いと思える・・・かもしれない。
まぁ実際はauの補完目的で使われてると思うのでアレですがｗ
いまのところ800MHz帯しか使ってないみたいですが、そろそろ700MHz帯のポートも注意して見てみると刺さってるのが出てくるかもしれません。
5月18日からけっこう広範囲で700MHz帯の電波を出す予定が出てるので。
＞このアンテナは何用なのでしょうか・・？
すいません、写真見ても「小さなアンテナ」がどれのことかよくわかりませんｗ
さきほど山梨に帰ってきました。またいつもの五日市ー上野原ルートで帰ってきましたが、UQのBAND41はさらに１～２か所の基地局にアンテナを設置したみたいです。
W03で様子をうかがってみたところ、基地局に近い→アンテナピクト３本、基地局間→１本or圏外を繰り返すって感じでした。
車の中だから若干電波が弱くなっているのもあるとは思いますが。
アンテナの設置についてはキャリアのポリシー的なものがあるのでしょうけど、個人的には以前のように、都市部でしか使えないってことがなくなったので、とりあえず良しって感じでしょうか・・(^^;

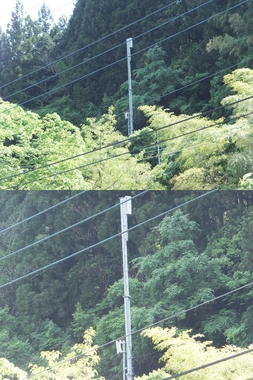

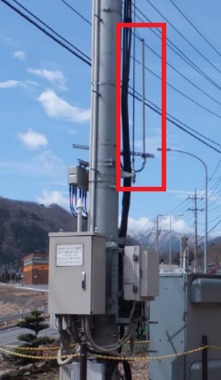

そういえば、別の場所でも写真のタイプのアンテナが、そこもまたかなり下の方に設置してありました（まわりに人がいて写真が撮れなかった・・）。
下の方でもちゃんと電波は拾ってましたが、すこし離れたら圏外になってしまいました。
水増しアンテナなのか、ちゃんと使う気で設置したのかどっちなでしょうね。
すいません、これです。また見ることがあったら気を付けて見てみます。
車で移動することが多いんで、700MHzを確認できる端末があるといいんですけどね・・(涙

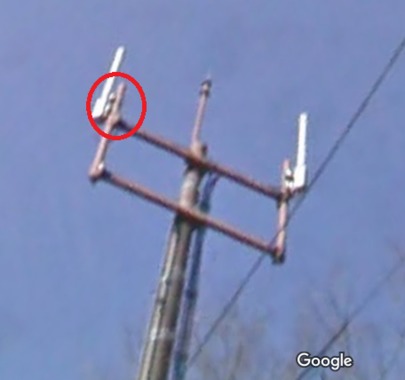

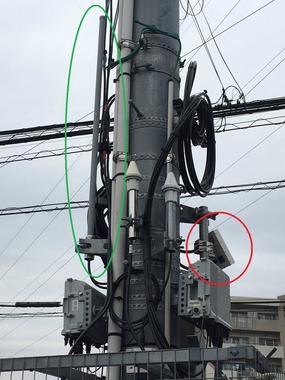

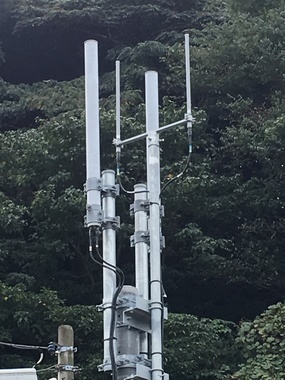

そういえば以前こんなのが・・・・赤い丸が指向性の板アンテナで、緑の丸がオムニアンテナ。どっちもWiMAX2+です。au基地局の寄生で、とっちも低位置に設置されてました。
数十m離れたら隣の局にハンドオーバーします。
ケーブル見ると2本束ねられてるように見えなくはないんですが・・・あまり見えないかｗ
2本なら他の周波数のアンテナの可能性が高いですが、1本だと何だろう。
ケーブル追ってみないと上だけとちょっとわからないかも。
こんな感じで設置してる所は見たことあります。太い方の2本(片方が見にくいですが)が800と2.1、細い2本が1.5と1.7です。
裏には付いていなかったような・・全体像の写真を撮ってませんでした。
ちなみにストビューで見たら、以前は付いていなかったようです。
しかし、いつ見てもすごい（笑）
自分が見たのはどこも民家が少ない場所なので、本気で使わせるために設置したのでは無さそうですね。

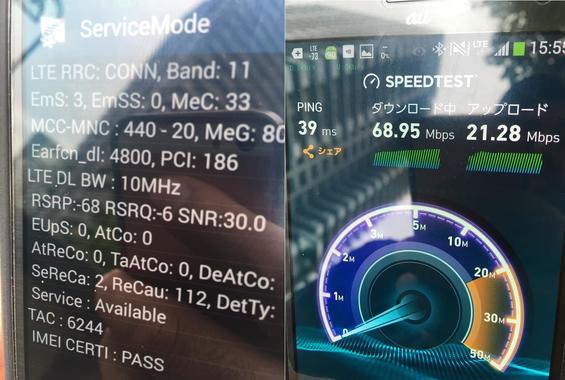

5月14日に都内でSoftBank Band11 10MHz幅を掴んだので、そこに行って基地局を確認してスピードテストしてきました。最大75Mbpsで68.95Mbps出ているので、誰もいないんだろうな・・・という感じｗ
光が丘駅前なので人は多いですけどね。対応端末iPhone7と7Plusだけしか無いし。
見た目的には普通のアンテナですが、それなら2本有るはず。（新規設置なら）
やっぱり線を追うか下の装置を全部見てみないとわからない感じです。箱に入ってたらわからないですが。
対応端末が少ないとはいえ、ほぼ理論値がでてるのはすごいですね。

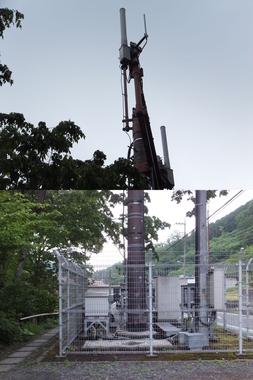

ふじてんの脇の林道を入ったところにあったドコモです。よくある基地局ですけど、パラボラアンテナは何用なんでしょうね。
そういえば、林道って冬はほとんどが通行止めになりますが、こういう林道にある基地局ってメンテどうするのでしょうね。
雪降ったらそのまま残ってると思うし。

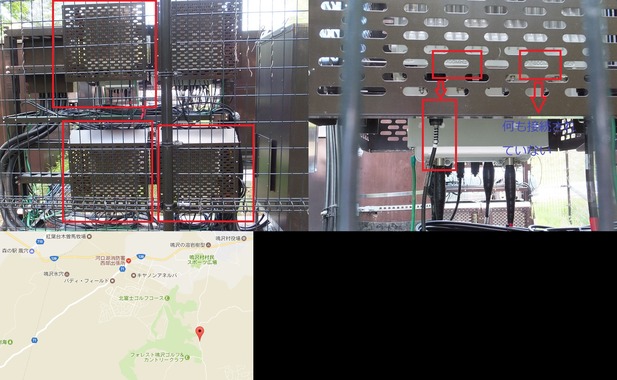

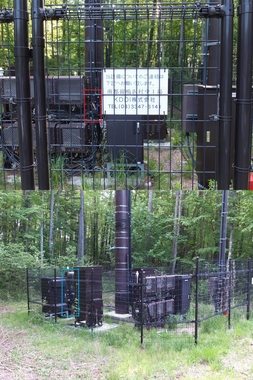

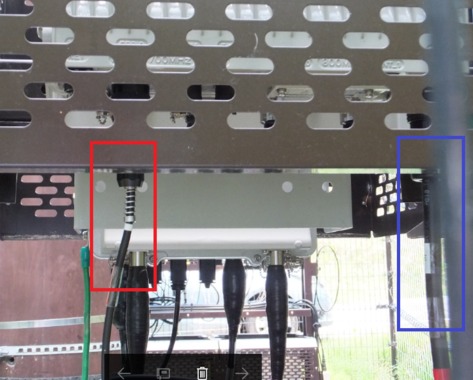

途中で見かけたAUの基地局を覗いてみました。左側写真の３台ですが、800MHz部分には何も接続されておらず、700MHzのほうにだけケーブルがささっていました（詳細は右側写真）。
これは700MHzが稼働できる状態なのでしょうか。
赤で囲ってある下に出てるケーブルはアンテナケーブルではないと思います。
その装置の写真は家にあった気がするので、帰ったらそのあたりのポートに何があるか見てみます。

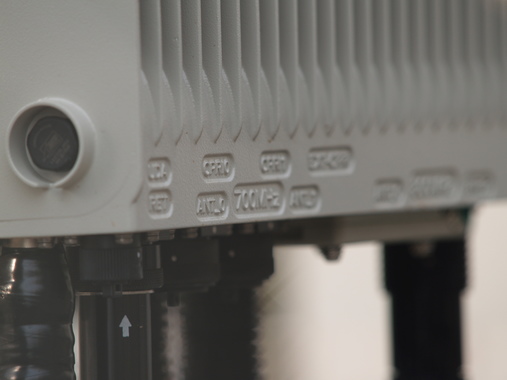

ちょっと斜めすぎて見にくいですが、位置的に「CPRI0」のポートからのケーブルだと思います。CPRIは光ファイバーなので、写真のケーブルの太さ的にも。
700MHz帯のアンテナ向けポートとしては「700MHz」と書いてある左右の「ANT_0」と「ANT_1」から太めのケーブルが出ているはずです。
auがDualRRHを設置してるのに700MHz帯しか使わないってことはまず無いかと。
同じ場所に800MHz帯装置が既にあったとしても、こっち1台で済むなので交換撤去になるはずです。両方置くメリットが無いどころかデメリットしか無いので。
1xとLTE共用の800装置だとしたら、1xだけ残して800は無効化してDualRRHで両方使うようになります。
700単体で使わない理由としては、auは700MHz帯を最初からCAありきで設置しています。
700と2.1のCAだけというのも無くは無いと思うけど、2.1と800のCAを捨てるとも思えないので、700単体は無いと思ってます。
ちなみに裏側にも装置がありますが、2.1かな？
ちょっと写真に追記させてもらいました。黄色い四角の所に赤いテープが巻いてあるケーブルが2本見えますが、この太さがアンテナのケーブルです。
この先がどこに行ってるかわからないですが、写真的にはそのまま上に抜けてるように見えないので、
まだ接続されずに端っこで2本が束ねられてるだけか、そこからL字コネクタで800に入ってるか・・・ぐらい。
でもここにL字を使う理由は無いので、たぶんまだ接続されていなくて工事中なんだと思います。
他の写真でもそうですが、1つのわからない部分を調べたい時にそこだけ写真に残してもわからない場合が多いです。
他の部分（アンテナや装置）も全部無いと、何があるか想像で調べることになっちゃいますｗ
故障などの緊急なら行くと思いますが、普段のメンテナンスは雪が降る前に行終わらせると思います。
必要であればヘリで輸送とかもありますが、どうなんでしょう・・・その辺あまり聞いたことが無いので。
https://maps.app.goo.gl/r0maz1TbZ7EGDCw33
情報が断片的ですいません。例の３台ですが、右側（青部分）に太いケーブル（アンテナケーブル）、左側（赤部分）の細いケーブル（CPRI）は700MHzにささってました。
ケーブルの先はというと、ケーブルだらけで、目視で先を追いかけるのは難しい感じでした。
稼働しているかについては、１枚目の赤部分に接続していないケーブルが束ねてあったので、稼働していないかもしれません。２枚目の写真は右側が正面となり、今回の機器は裏側（水色部分）に設置されていました。

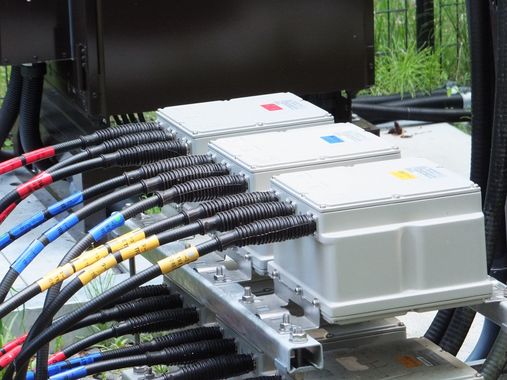

CIBを見たら、まだ新しい感じでしたので、最近何らかの工事があったように見えます（700MHzの工事かはわかりませんが・・）。前面パネルに700MHzと書いてるのはアンテナポートのことで、CPRIのことじゃないです。
平置きだと撮りづらいですが…。
一番わかりやすいのは、700MHzと書いてるケーブルを探すことかも。

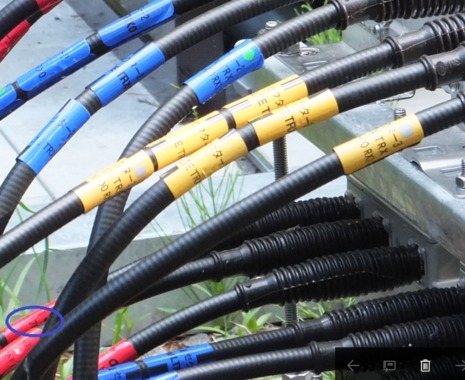

ケーブルに赤青黄のテープがありますが、周波数が書いてあるので。
角度的によく撮れてなくて、800MHzは確認できるのですが、左下に「7」の文字が見えるので、700MHzも対応しているのかな・・顔をだせればよかったのですが、もう少ししたら外出しなければならなくて・・
残念です！

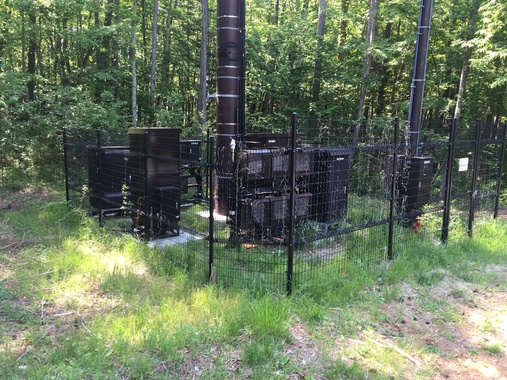

鳴沢を歩いています。auの基地局見てきます。

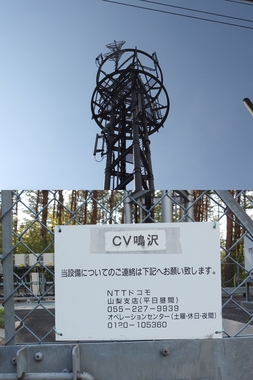

少し北にドコモの中継局あるんですね。CV鳴沢の中継かな。
着いた。
