スピードテストについて語りましょう～基地局や周波数帯の話もしています～
皆さん、スピードテストは好きですか～？
私は大好きでーす！！！
という訳で、たびたび話題になるmineoのスピードですが、最近気になる事がありました。
平日ではなく土曜日の昼間なのに（※訂正：金曜日の昼休みだったそうです）、0.04Mbpsしか出ていないという投稿（URL1番）や、プレミアムコースで、昼休みでもないのに、1Mbpsしか出ていないというコメント（URL2番）や、、、
「え？本当？！」
と驚く結果がアップされており、うーん不思議だなあと思っておりました。
本日、一体この人達のスピードテストアプリは何かと質問した所（URL3番）、IGNIS AMERICA, INC.「回線Mbps速度チェッカー -Wi-Fi,LTEなどのネットスピードをテスト-」
という物なのだそうです。
早速、インストールして比べてみた所、なんとこのような結果に！
※WiFi＋eo光100Mコースでのテストです。
・BNR ：56.94Mbps
・Fast.COM ：79Mbps
・RBB ：47.03Mbps
・Ookla ：57.06Mbps
・回線速度チェッカー：2.22Mbps ←えっ！？
こ、これはおかしくないですか？
他のスピードテストアプリが50～70Mbps程度の所、回線速度チェッカーは2Mbpsです。
なんと96%程度減速しています。有り得ません。
たにっこさんやPhantom さんやG56さんも検証して下さっていますが、同じような結果になっているようです。
そういえば、以前、OokLAスピードテストで、0.04Mbpsしか出ない！というお怒りのコメントがあり、比べてみた所、Sakaiサーバーだけ異常値を示すという現象がありました（URL4番）。
このように、スピードテストは、mineo以外の要因で異常値を示す事がありますので、過信して怒ったりしない方が身のためだと思います。
（特に回線速度チェッカーご注意下さい）
スピードテストに関しては「一家言ある」という方が結構いらっしゃるように思いましたので、スレッドを立ててみました。
では、スピードテストに関して語りたい方、どうぞー！！！
（URL1番）土曜日の昼間に、0.08Mbps！？
※訂正：金曜日の昼休みだったそうです
https://king.mineo.jp/my/b3bd7f0351c77954/reports/10508
（URL2番）プレミアムコースで、1Mbpsしか出ない！？
https://king.mineo.jp/magazines/special/433/comments/69606
（URL3番）質問：このスピードテストアプリは何？
https://king.mineo.jp/question-answer/アプリ／WEBサービス ツール／ユーティリティ/7524
（URL4番）OoklaのSakaiサーバーだけ激遅！？
https://king.mineo.jp/magazines/special/413/comments/37083?magazine_formatted_id=428
----------
12月7日 タイトルを変更しました。
奇をてらったタイトルだった為、素直なタイトルにしました。
＞富士河口湖大石のAU基地局です。
＞2GHｚ、800MHzを飛ばしていることを確認しました。
1枚の写真ですが、左側のアンテナの下を見ると周波数的には1つだけなんですよね。
アンテナの種類がわからないので内側が800か外側が800かわからないけど、片方しか入ってない。
右側のアンテナは2波入ってるのかなぁ、ちょっとケーブルが重なっててよくわからないかも。
＞WIMAX2も拾いましたが、この基地局からのものかは不明です。
下の装置にWiMAX2+のは無いので別の基地局でしょう。
＞1枚目の写真の真ん中にある四角いアンテナ？は何用なんでしょうね。
ここはUD局なので、他からの電波を中継するために設置してあるアンテナです。
2枚目の写真の左側に2.1GHz帯UDEC装置だと思われるものがあるので。
2枚目の左下にCIBらしきものが見切れてるので、2.1GHz帯3G(EVDO)を中継してCIBでLTEと混ぜ、上のセクタアンテナ(おそらく右側だけ)から出しているものと思われます。
装置的には、1枚目の左側がLTEのBBU、正面がLTEのRRU、右もRRUだと思います。
2枚目の写真の左側が1枚目の写真の右側と同一だと思われるのでLTEのRRU、正面がLTEのBBU。
BBUが別なので周波数も別と見るべきだろうけど、なぜ別ベンダーを・・・珍しいわけじゃないけど。
＞笛吹市芦川にあったau基地局です。
＞LTEは800MHzのみ確認。3GはEVDO対応でした。
写真に写ってる裏側にEVDOの装置ある感じ・・・みたいですね。
表のは1xとLTEだけなので。
で、4枚目の右の装置、WiMAX2+です。
まだケーブル何も繋がってないので工事中ということですね。
＞西湖野鳥の森公園にて。
＞たぶん携帯の基地局だと思うのですが、キャリア不明。このタイプのやつたまに見かけます。
下に付いてる箱的には携帯じゃ無いと思います。
何だかわからないですが・・・
＞笛吹市芦川支所周辺の基地局です。
＞１枚目：以前から不思議だったのですが、何故かここだけぽつっとAXGPのエリアになってます。が、SPEEDTESTしたら何度やっても1Mbps前後しか出ません。左にあるパラボラアンテナと線がつながっているので、こいつが問題でしょうか。ソフバンのエリアマップで確認しても、ここは速度が出ないエリアとなっています。
ZTEのZXTR R8924DTというAXGP装置が付いてますね。
左のパラボラ・・・IPStarなんでしょうか。
正面にロゴがあるはずなんですが、白飛びしていて見えないだけかもしれない。
IPStarだったら1Mbps程度しか出ない所が多いので、たぶんそうなんでしょうね。
光回線引けなかったのかな。
＞３枚目：auだと思いますが、川向うなのでさすがにここへは行けませんでした
これはSoftBankの基地局ですねー。ケーブルのごちゃごちゃ具合、避雷針の金具、下の装置がFlexiなので。
いつもありがとうございます。
回答を頂いてスッキリしてます。
車だと通り過ぎて終わってしまうので、いつもはっきりしないで終わってしまってます。
今日はあちこち走ってなかなか距離行きました。
そろそろ子供の寝かしつけにいかないといけないので・・
本日はありがとうございましたー
＞富士河口湖大石のAU基地局です。
こちらの基地局について再度・・・
アンテナの下に出ているケーブル見ると、右側は赤いテープ、左側が見えにくいけど青いテープが巻いてあるように見えます。
で、装置の方を見ると1枚目の正面にあるRRUからは赤いテープ、2枚目の左側のRRUから出てるケーブルの下の方に青いテープがあります。
au(UQ)は3セクタで赤青黄という3色を使用していて、周波数は関係無くセクタで色分けされています。
で、2枚目の左下のUDEC装置からも赤いテープ、さらに下にあるCIBも赤いテープです。
なのでこの装置側の赤いテープは全て同一セクタに向けてるものだと考えられます。
2GHz帯のUDEC装置はこちら。品名「2GHz高出力型無線中継装置」となってます。
LTEは中継不可で3Gのみ。
周波数的には2116.25～2128.75MHz(中心周波数)なので、auが保有している2.1GHz帯20MHz幅の上15MHz幅を中継可能です。
2GHz帯1xは周波数的には上にあるので存在していれば中継可能ですが、LTEが10MHz幅使っていたら1xが存在不可能なのでLTE併設であればEVDOのみ中継してると思うのが妥当。
UD局を見に行ったついでに、ここの壁基地局に貼り付けられている装置を説明してみようっ。①、2.1GHz帯LTE装置(Band1-20MHz幅)
②、CIB（既に未使用）
③、GPS分配器
④、2.1GHz帯UDEC装置（既に未使用）
⑤、800MHz帯UDEC装置
⑥、1.5GHz帯LTE-BBU
⑦、1.5GHz帯LTE-RRU
CIBと2.1GHz帯UDEC装置は、LTEが10→20MHz幅になった時に用済みになりました。
時系列で説明すると、LTE無しで2.1GHz帯3G(1x、EVDO)の中継としてUDEC装置設置→2.1GHz帯LTE装置(10MHz幅)設置と同時にCIBも設置、中継はEVDOのみに→LTE20MHz幅化と同時にCIB外されてUDEC停止、という感じ。
800MHz帯3Gは今も中継されています。
UDEC装置はGPS同期の必要が無いので、GPSは2.1と1.5のLTE装置用に2分配されています。

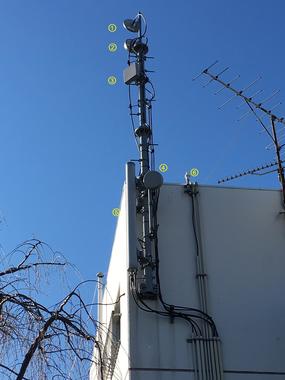

さらについでに、その上にあったアンテナも。①、2.1GHz帯ドナーアンテナ(UDEC用)
②、800MHz帯ドナーアンテナ(UDEC用)
③、1.5GHz帯LTEアンテナ
④、800MHz帯サービスアンテナ
⑤、2.1GHz帯LTEアンテナ
⑥、GPSアンテナ
このへん地形がややこしくて、けっこう不感地帯あったりして大変なのよん。
上のドナーアンテナの先には別のau基地局があり、その電波を中継しています。
あと、見えないけどこのアパートの上にはSoftBankのAXGPのアンテナと装置が載ってます。遠くから見たらようやく見えるぐらいの低さなので、探すの大変。
ドコモの実効速度、1年前の1.7倍にスピードアップ
http://k-tai.watch.impress.co.jp/docs/news/1040962.html
参考になりました。
そういえば、auのLTE 2.1GHz帯で、ほとんどが20MHz幅になってますが、まれに10MHz幅の場所があります。これは基地局の関係なんでしょうか。
3Gの2.1GHz帯はほとんどなくなってしまったようですので、3Gがからんでいるようでも無さそうです。
＞nari_nari さん2.1GHz帯でLTEが10MHz幅になってる理由はそこの地域（周辺基地局という意味）に依存してる可能性もあるので、その基地局の経緯がわからないとはっきりとしたことは言えないですが、
一般的に言うとまだEVDOが残ってるんじゃないかと思います。
このスクショは①がEVDO3波、②がEVDO3波、③がLTE10MHz幅ですが、まだこんな感じの地域はたくさんあります。
auは2.1GHz帯でLTEを始めた時は2125～2130MHzの5MHz幅でスタートしました。
当時はまだauが保有する2110～2130の20MHz幅のうち2110～2115はPHSとの干渉により使用不可になっていて、
2115～2120がEVDO、2120～2125に1xが一般的でした。(2125～2130は3Gではほぼ使っていなかった）
それからLTEを10MHz幅にする為に、2120～2125にあった1xを止めてLTEにし下のEVDOはそのまま使っていました。
この段階で止まってる基地局がまだまだあります。
さらに今はLTEを20MHz幅している最中ですが、LTEの装置的には遠隔で20MHz幅に設定変更することは可能ですが、そう簡単にはいかない事情があります。

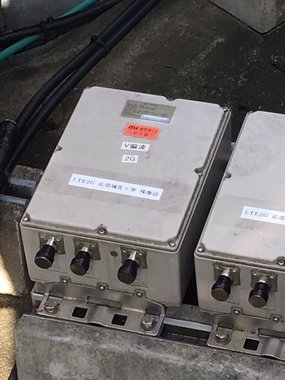

写真でも何回か載せましたが、CIBという3GとLTEの混ぜる装置が基地局には付いています。
auは3GとLTEが別の装置になってるので、アンテナケーブルがそれぞれの装置から出ています。
物理的なアンテナも3GとLTE用で2本付けると大変なので、1本で済むようにCIBで混ぜています。
あのCIBで「3Gで使っている周波数はコッチへ、LTEで使ってるはコッチへ」という感じに。
これが付いている限り、LTEの装置が20MHz幅に設定されたとしてもCIBから流れてこないことになります。
なので、20MHz幅にする為には現地工事でCIBを外す必要があるので、進み方がゆっくりなのが現状です。
他の理由としては、実際にまだEVDOが必要な場合。
auは3Gには800MHz帯と2.1GHz帯しか使っていませんが、800MHz帯は保有する15MHz幅のうち最初から10MHz幅をLTE用にしていて、3Gには5MHz幅しかありません。
CDMA2000は1波1.25MHz幅なので、5MHz幅には3波しか入りません。
2.1GHz帯のLTEがほぼ10MHz幅以上になってしまった現在は、1x(つまり音声)が800MHz帯でしか使えません。
800MHz帯の3波のうち2波を1xにした場合、EVDOが残り1波だけになってしまいます。
LTE端末が増えたとは言え、3G端末がまだまだ残っていますし、地域によっては多く使われていたりします。
そうなると800MHz帯のEVDO1波では収容しきれず、2.1GHz帯のEVDOを止めることができずにLTEも20MHz幅化できないということになります。
あとは周辺の基地局がまだEVDOを使ってる場合とか。
隣接セルでEVDOがまだあれば、他の基地局でも干渉を避けるためにEVDO無くてもLTEを10MHz幅で運用してる場合もあります。
docomoやSoftBankと違って、auはLTEと3Gの比率を遠隔で自由に変えることはできないので、
ほんとに3Gを無くして平気かを調査し、大丈夫だと判断してようやく工事が行われる感じ。いざ足りなかったとなっても戻せないので。
その点、docomoは3GとLTEの周波数を全国で反転させるのを一晩でやってしまったりと、auより変更は楽ですね。
TXとRX無駄っぽいことやってるんですねえ。
近所のCIB外す工事してた時に撮ったやつ。だいたいの工事はケーブル外してアンテナに直結するだけで、CIB自体はそのまま放置されてることが多いです。
今日撮った壁に貼り付いてる基地局もCIBからケーブルは外されてるけど装置は残されたまま。
いつ撮ったか忘れたけど、小田急線柿生駅付近の建物の屋上に載ってた基地局装置を遠くから撮ったやつ。CIB6台にケーブルが入ってないのが見えるので、ここも2.1GHz帯LTEが20MHz幅化されたんだなーという感じ。
キャンピングガーデン モクの所にある4本ドコモアンテナですが、今日の時点でまだ3Gのみでした。
アンテナは取り替えられてて下にLTEの装置も設置してありますが、まだケーブルは繋がっていなくて未稼働でした。
稼働中の3G装置はEricsson製 BS-2008形2号E無線基地局装置のまま。
＞＞あのCIBで「3Gで使っている周波数はコッチへ、LTEで使ってるはコッチへ」という感じに。
＞TXとRX無駄っぽいことやってるんですねえ。
まぁ、auが選択できる最善の方法がコレだったんだろうなーと思います。
W-CDMAとLTEみたいに一体化できれば一番イイんでしょうが、それにもお金かかりますし。
CDMA2000を選択したことによる弊害ってことで。
あとはアンテナ自体を3G用とLTE用で分けるぐらいしか手は無いと思うけど、過重の問題もあってそれも難しそう。（コスト的に）
建物の上とかほんと分かりにくい。左がAXGPで右がPHSだと思うけど。
詳細な説明までありがとうございます。
いろいろ？的なことがわかりましたー
ドコモやソフバンはメインバンドを15MHz化してますけど、AUはそういう理由でできなかったんですね。
そうなるとAUは100MBps超えができる周波数が2G、2.5GHzの2つなので、他社より若干不利な気もしますが、あくまで理論値ですからね。
すません、ちょっと処々の事情でマイネ王に数日顔出せなくなります。
ごめんなさい。
auの工事情報を見てると、住所の隣に「iPhone5ご利用者」と書いてあるのがたまにありますが、iPhone5だけが影響あるのはBand1なのでBand1の何らかの工事をやってることが多いです。というかだいたいCIB外しの工事です。
http://www.itmedia.co.jp/mobile/articles/1303/15/news083.html
記憶ありますねえ。
今も、慌ててるんでしょう。
＞そうなるとAUは100MBps超えができる周波数が2G、2.5GHzの2つなので、他社より若干不利な気もしますが、あくまで理論値ですからね。
2.5GHz帯は20MHz幅×2なので、計3つ・・・とも言えますね。
端末の対応とかもあるけど、各社の下り100Mbps以上が使えるのを書き出してみる。（予定も含めて）
・docomo
800MHz帯
10MHz幅256QAM 100Mbps
15MHz幅64QAM 112.5Mbps、15MHz幅256QAM 150Mbps
1.5GHz帯
15MHz幅64QAM 112.5Mbps、15MHz幅256QAM 150Mbps
1.7GHz帯
20MHz幅64QAM 150Mbps、20MHz幅256QAM 200Mbps
2.1GHz帯
10MHz幅256QAM 100Mbps
15MHz幅64QAM 112.5Mbps、15MHz幅256QAM 150Mbps
20MHz幅64QAM 150Mbps、20MHz幅256QAM 200Mbps
3.5GHz帯(20MMHz幅×2)
20MHz幅64QAM 2*2MIMO 110Mbps、20MHz幅64QAM 4*4MIMO 181Mbps、20MHz幅256QAM 4*4MIMO 241Mbps
補足
256QAMは3月から。
800MHz幅15MHz幅はごく一部のエリアのみ。
1.7GHz帯は東名阪のみ。
2.1GHz帯20MHz幅は屋内のごく一部エリアのみ。
3.5GHz帯は・・・まぁまだ狭い。
・au(UQ)
2.1GHz帯
15MHz幅 112.5Mbps(もう無い？)
20MHz幅 150Mbps
2.5GHz帯(20MHz幅×2)
20MHz幅 2*2MIMO 110Mbps、20MHz幅 4*4MIMO 220Mbps
3.5GHz帯(20MHz幅×2)
20MHz幅 110Mbps？（まだサービス提供されていない）
補足
256QAMは発表してないから・・・やるのかわからない。
900MHz帯
10MHz幅256QAM 100Mbps
1.7GHz帯
10MHz幅256QAM 100Mbps
15MHz幅64QAM 112.5Mbps、15MHz幅256QAM 150Mbps
2.1GHz帯
10MHz幅256QAM 100Mbps
15MHz幅64QAM 112.5Mbps、15MHz幅256QAM 150Mbps
2.5GHz帯
20MHz幅64QAM 2*2MIMO 110Mbps、20MHz幅256QAM 2*2MIMO 146Mbps、20MHz幅64QAM 4*4MIMO 175Mbps、20MHz幅256QAM 4*4MIMO 233Mbps
3.5GHz帯(20MHz幅×2)
20MHz幅256QAM 4*4MIMO 233Mbps
補足
256QAMは一部基地局のみ、順次拡大。
1.7GHz帯15MHz幅は4月から。
なんか256QAMの数字が1～2Mbpsぐらい計算が違うかもしれないｗ
今日は変な4セクタアンテナの前を通ったｗ
Yモバのsimだけど、キャリアは基地局側の混雑さえ無ければいつでも高速だよねー（あたりまえか素朴な疑問です！
んー、第一級陸上特殊無線技士とか第二種電気工事士とか工事担任者（AI・DD総合種）とかあればいいんじゃないかな～
何をやるかにもよるけど。
おはつですJR尼崎駅北側周辺
バンド41
場所によってバンド変わります。
41→1→18→41→18
フィールドテストを表示させながら見てました。
同じ場所で昼前から昼過ぎまでの速度変化‼︎初めまして、ようこそスピードテストのスレへ！
（主がお外で遊んでるようなので、ほぼ私が乗っ取っています）
スピードテストの画面ありがとうございます。
2つばかり質問があります。
・そのスピードテストのアプリは何でしょう？（見たこと無いので）
・他のスピードテストアプリでの結果はどんな感じでしょう？
ここの最初の書き込みにある通り、アプリによって結果が様々になることが多いです。
これは、どのアプリが正しくてどのアプリが間違ってるということではなく、
あくまで「スマホからスピードテストのサーバー」までの速度をそのアプリ独自の方法で測定した結果なので、あるいみどれも正しいです。
昼休みは一番ネックになりやすい「mineo - MNO(キャリア)」間の速度ですが、いまのところ0.01Mbpsまで落ち込んでるということは無さそう（自分の測定では）なので、それだけ遅いと他の要因が大きく影響している気がします。
場所はJR尼崎駅北側周辺とのことですが、他の場所でも似たような速度になるのか？とか、できれば他のアプリ・・・OOKLAのスピードテストアプリとかでの測定だとどうなるかが気になります。
今日は大阪梅田です。iPhone6au web劇遅
同じ場所でいつものApple Storeにあるアプリ速度測定はドコモiPhone5cのをはります。web表示しない・・・
少々ご無沙汰してました。昨日、五日市から上野原まで通り、ドコモのLTEを確認しましたが、キャンピングガーデン モクのところはまだ稼働してませんでした。
ただ、ここから数キロ行ったところあたりから、上川乗の手前までLTEが稼働してましたので、近日中にはこの辺すべてLTE化されるのではないでしょうか。途中のドコモと思われる基地局を業者が工事してました。
そういえば、「棡原のふるさと長寿館」脇にAXGPとWIMAX2の基地局が
かなり隣接してあります。
なぜこんな場所なのかよくわかりませんが、両方2.5GHｚ帯ですので、一応考えて設置はしてると思うのですが。
WIMAX2のこのタイプの基地局は時々見かけますが、この背の低い基地局で何キロくらいカバーしてるんでしょうね（車で走っていると結構手前まで来ないと反応しません）。
また、ここのAXGPは1Mbps位しかでません。
自分は、スマホのSERVICE MODEでBANDが調べられる端末で調べたり、W01みたく、あきらかにBAND41しか拾わない端末などを使ってます。
ただこれだと、その周波数に端末が対応していないと、実際にどの周波数をその基地局が出しているかわかりません。
特にAUやドコモの1.5GHｚは超マイナーな周波数なので、対応している端末も少なく、調査のしようがないって感じです・・・
赤い画面のスピードテストアプリを探して使ってみました。
数字的に言うと、他のスピードテストアプリよりだいぶ低く表示されてる感じです。
この掲示板の最初にいくつかスピードテストアプリの画面がのってると思いますが、
その一番右の「回線速度チェッカー」アプリに近い感じ。
転送量も少ないですし、ちゃんと計れてない気がします。
肝心のお昼の速度ですが、ここ1週間ぐらいはDプランに比べたらAプランが遅く感じることが多いです。
ですが、自分の環境ではWebが表示できないほどまで遅くなることは無く、反応の遅さは感じるもののテキスト主体のWebであれば特に問題無い感じ。
画像が多い所だとけっこう遅いですが。
OOKLAのスピードテストの結果もありがとうございます。
このアプリで1Mbps程度出ていれば、画像が多少ある程度のWebであればそんなに影響なく見れると思うのですが・・・
他の方も最近遅いと書き込んでる人がいらっしゃるようなので、時間帯か何かたまたま遅いような時があるのかもしれません。
あまりお力になれずすいません。
＞nari_nari さん＞WIMAX2のこのタイプの基地局は時々見かけますが、この背の低い基地局で何キロくらいカバーしてるんでしょうね
WiMAXに限らずどれでもそうですが、アンテナは見た目でわかるのですが装置の出力がわからないので、
正直なんとも言えない感じ。
装置の技適番号が読めれば最大出力はわかりますが、あくまで最大なのでその出力かもらからないので。
ただ、小規模基地局の装置で最大出力が小さいものがありますので、それは最大で出しても飛ばないなーって感じのもあります。
同じ出力でもアンテナは指向を持たせるとよく飛びます。
ほっそい棒みたいなアンテナは横方向は無指向性なので、満遍なく広がりますが飛ぶ距離は短くなります。
出力が同じ・・・という前提ならば、写真の無指向性アンテナのエリアは指向性アンテナより狭くなります。
上のUQの基地局ですが、GPSアンテナが2個あるのでWiMAXとWiMAX2+両方あると思います。
写真に装置が写ってますが、ちょっと遠くてあまり見えない・・・でも上左のがWiMAXの装置、下左のがWiMAX2+の装置な気がします。
WiMAX2+の装置の方が1台足りないですが、たぶん裏側の見えない所にあるんでしょう。
近いと思われる装置を手元の写真から探してみた。
左がWiMAXで右がWiMAX2+(BBU)。
たぶん電柱の裏にWiMAX2+のRRUがあると思う。
＞また、ここのAXGPは1Mbps位しかでません。
IPStar局はまぁ、みんなそんな感じですｗ
でもまだまだ周辺に10MHz幅な基地局たくさんある・・・
＞nari_nari さん＞そういえば、phantomさんはその基地局が対応している周波数ってどうやって調べてますか？
端末、基地局装置、アンテナ、スペアナでしょうか。スペアナは持ってる同行者がいたときだけですが。
ドコモだと手持ちのスマホではiPhone5s・iPhoneSE・GALAXY S6・ZenFone2Laserを持ち歩いてます。
iPhoneはFieldTestですね。でもバンド固定はできないので、FieldTest表示したまま機内モード往復で見たり。
GALAXYはServiceModeで見るのと、バンド固定して電波強度を見てるぐらい。S6はB1・B3・B19・B21・B28が見れるので楽です。
ZenFone2Laserはroot取ってないのでバンド固定はできないですが、Netmonitorのログはこの端末だけで取ってるのでそれ見たりします。
CA化されてる基地局ならNetmonitor見れば接続しているバンドわかるので。
基地局装置が見える場所にあるなら、装置見た方が手っ取り早いです。
auの1.5GHz帯なんて装置2種類しかありませんし。
ただ、装置あっても止めてる可能性も無くは無いので100％では無いですが。
アンテナ自体も特徴があるものなら遠目で見ても対応周波数わかりますし、同軸ケーブル刺さってるコネクタで判別できたりします。
最近は共用器を使って複数の周波数をまとめて1つのコネクタに入れてるのが増えてきたので判別しにくくなりましたが。
写真はドコモの4波共用アンテナですが、コネクタは周波数別になってるので下から見たらこんな感じに。
少なくとも「1.7GHz帯は使っていない」ことは100％わかりますｗ
スペアナは・・・持ってる人が同行してればｗ
結局、複数の方法で調べて確度を上げていく感じです。
手持ちの端末の都合上、auとSoftBankのBand41は見ていないです。
でもどちらも基地局・アンテナは区別しやすいので端末無くてもなんとかなります。
例えばこの写真だと、3台のEricssonの装置(RRU 22F2 B18,28d)はauのBand18(26)とBand28の両方が出せます。左上のBBU(RBS6302)はUQでも使われているけど、RRU 22F2はUQでは使われてない。
下の出てる同軸ケーブルに巻いてある色が赤・青・黄なのでauかUQでほぼ確定。
この装置は正面から見て左側がBand18、右側がBand28のコネクタなので、左しか使われていないからBand18のみでBand28は使われてない。
ただし外にあるこの装置だけの話なので、他の装置が収容函に入ってる可能性もあるから、
あくまで「Band18がある」というだけで他もある可能性も。
こんな感じで見えれば、判別しやすい装置なら遠目でもだいたいわかる感じです。
こーんなSoftBankのアンテナあるんだけど、横2連になってるけど1個あたり4つのコネクタあって正面から右2本にしかケーブルが繋がってない。右はBand41専用なので、これはAXGPだけ。
ちなみに左側はB1・B3・B8・B11・B28の5波共用。
このアンテナはドコモだけど、この4波共用アンテナは周波数ごとに端子の共有はしていないので、内側から800・1.5・1.7・2.1。
なので、3本のアンテナのうち左は800と2.1、真ん中は2.1だけ、右は800と2.1だけ使用。
こんな感じで、どちらかというとスマホ側より基地局・アンテナを見て判別してることが多いかも。
ビルの上でなんも見えないようなところはスマホ側に頼るしか無いけど。
ご挨拶していない方も色々いらして下さって嬉しいです～。
＞sim シム freeさん
こちらでは、初めまして、ですよね？
Phantomさんと話が合う凄い人登場ですねー。
よろしくお願いします。
＞nari_nariさん
これまた凄い方登場～ですね～。
よろしくお願いします。
＞た だ ダヨさん
スピードテスト結果、ありがとうございます。
Phantomさんがテストされたそうですが、その赤いアプリは遅めに表示されるのでしょうかね。
また他のアプリでも、尼崎近辺のテスト結果を見せて頂けると嬉しいです。
私の経験上でも、阪神間（神戸も？）電波状態が良く無い場所があるのか、極端に遅い場所があるように思います。
伊丹のイオンモールで、IIJmioが完全に不通レベルになった経験が何度もあります。
また情報がありましたら、載せて下さいね～。
＞Phantomさん、た だ ダヨさんの赤いアプリは何というアプリなのでしょうか？
赤い画面のアプリはこれです〜いつも詳細情報ありがとうございます。
band調査は対応端末で調べるか、基地局を見て調べるしか無さそうですね。
自分の場合、車で移動することが多いので、基地局に気が付いてもすぐに止めて確認することがなかなか難しいことが多くて。
地方の場合、ビルの屋上のような場所より、空き地を確保してそこに基地局を建てるようなことが多いので、詳細を調べやすいのですが、逆に交通量が多く、駐車場所が無いようなところに設置されている場合も多いですね。
そもそも、自分の場合、基地局を見て何となくキャリアはわかりますが、各機器を見て何に対応してるか等の詳細はわからないのですが・・(^^;)
ちょっと新宿に行ってきた。KDDIビルの前にどっかで見たやつが・・・Ericssonの15GHz帯MassiveMIMOの実験装置が設置されていた。
KDDIアネックスビルの上にも付いていた。（右の写真）
ここじゃないけど、1年ぐらい前のドコモの実験では2端末に対して合計20Gpsの速度が出せてるそうで。
2020年を目処に実用化～ってなったたけど、あと3年・・・間に合うのかな。
今朝通った基地局を判別してみよー！（なんか昔やった気が）・左の写真
アンテナは2セクタ、同軸ケーブルは各2本、下にGPSアンテナ。
アンテナの種類的にはauかSoftBank。
写真だと見にくいけどケーブルに巻いてるテープの色が赤と青なのでauかUQ。（7割ぐらいの確率）
GPSアンテナがあるのでauかUQかdocomo。（95％ぐらい？）
このアンテナでマルチバンドは無いので単一バンド。
・右の写真
建物の壁に付いていたボックス。KDDI。
下に「2G-1x方式」と書いてあるので、過去に2Gの1xを出していた局。
これだけで2GHz帯でほぼ確定だけど、仮に2GHz帯を無くしたとしてもテープは剥がされないので他の可能性はまだある。
（次に続く）
・左の写真Netmonitorの画面。
Signalが-72dBmある（強い）ので、アンテナは近くにある。
下に-87dBmでPCI300のセルが見えてるので、これもだいたい近くにある。
・真ん中の写真
Netmonitor立ち上げたまま見えてるアンテナが付いてる建物をぐるぐる回ってみた結果。
CI:35392514と35392513が掴める。連番なので同じ基地局の同じバンドの別アンテナである可能性大。
カッコ内の「138252.2」の138252がeNBの番号、2がセクタ番号。
上の2つが同じeNBなので、やはり同じバンドの別アンテナ。
・右の写真
iPhoneでバンド確認。
Cell Identityが35392514なのでNetmonitorの2つのログはBand1-20MHz幅ということになる。
ということは、アンテナは1バンドのみで2セクタ、ログからも2セクタでBand1-20MHz幅だとわかるから、
あのアンテナからは2.1GHz帯のBand1-20MHz幅だけを出しているという結論に。
そんな感じでいつも判別してます。
各社5Gの実験始めてますけど、そろそろそんなに速度出なくてもいいんじゃないかな～って気がします。ウチ、AU光で500MBps位出てますけど、そんなに必要とすることがない・・(^^;
実用化されてもエリア広げるのも大変ですよね。ドコモも3.5GHz帯始めましたけど、ぜんぜんエリア広がらないですしね。
