修理して長く使おう

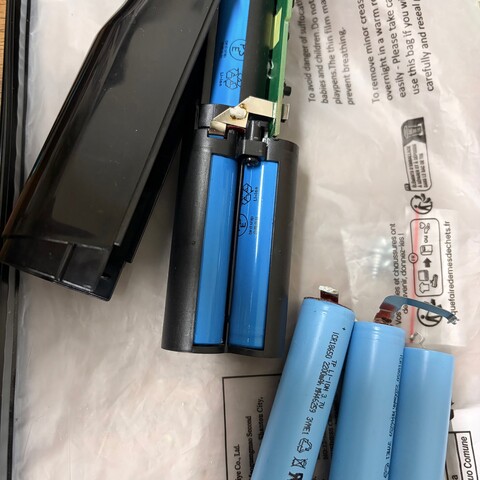

一つ目。某メーカーのハンディ掃除機。電池がフル充電で10分も持たない。電池の寿命だなぁ、ということで正規のサービスセンターに聞いてみると電池交換は9100円だということでした。なるほど、と分解してみると18650電池が3本はんだ付けされていて簡単には交換できない造り。バッテリーパックとかにして交換電池出してくれればねぇ。

タブ付きの18650を3本調達。容量も2200mAhから3000mAhに増量して修理完了、部品代は1本1000円として3000円くらいで済んだので、メーカーのいわゆる「技術料」は6000円程度と考えると妥当な金額ですな。20分使っても全然元気、修理完了。

二つ目。某メーカーの一世を風靡したLEDランタンのベストセラー。電源スイッチが利かず、電池を入れると点灯してしまい消せない。スイッチが故障している?

もう、これは買ってから15年以上は経っている(そう、あの東日本大震災でも停電の時に活躍してくれた)ので、メーカー修理ってのは望めないだろう。カタチそのままに光量アップした後継機は出ているのだが「点灯はする」ので光源が死んだわけではなく、これでも十分明るいのでもったいない。

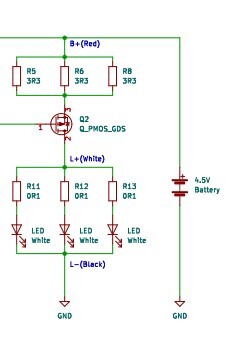

コントロール基板を出してみると、光源LED回路に行くところにQ2という部品がある、ははぁ、これ(FET)が死んだかな??ということで、GateをHighに吊ってみると消えました。ということはQ2も死んでない。どうやらコントロールしているICが死んだみたいです、これはお手上げですね。同じICは入手できない(カスタム品)、どうしましょうか。

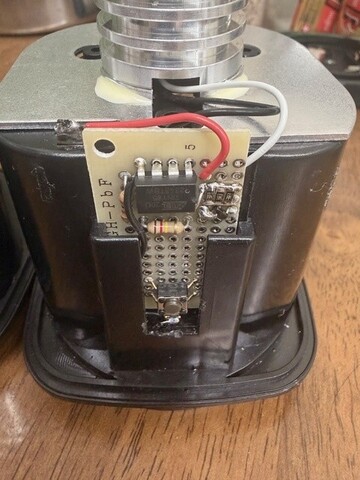

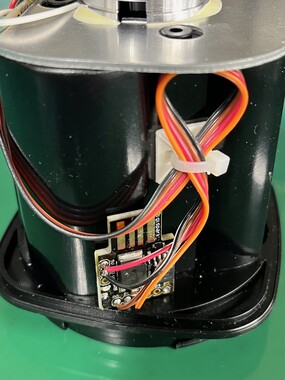

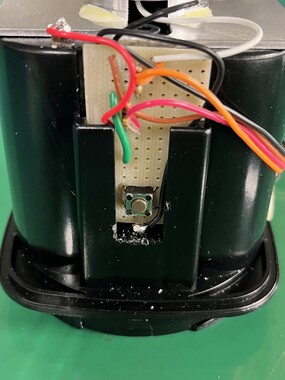

じゃあ基板を作ってしまえばいいわけでして。最近はマイコンICがいろいろ出回っているのでついでに機能追加。本来であればフル点灯→やや暗く点灯→点滅→OFFという感じでしたが、フル点灯→75%点灯→50%点灯→25%点灯→点滅→OFFに変えました。これで機能UPです。

25%点灯(1/4の明るさ)の時には2時間で自動OFFするスリープタイマー機能も搭載。これでキャンプ時、テント内で点けたまま寝ることができます。点滅もただのパカパカ点滅ではなくモールスでSOS点滅(・・・－－－・・・)するようにしました。見る人が見れば「非常事態」とわかります(笑)ただの点滅ではつまらんので「使える機能」にしておきました。

というわけで機能UPして修理完了。

このシリーズのLEDランタン、非常にいいんですよ。これで私はガスランタンを使うのを辞めました。マントルも要らないし、電池も持つし。何より熱くないのでテント内でも安心して使える。

左、今回修理したいわゆる「初代」。右、その後継機で明るさアップ版。中央、色味が違うメーカー違いのOEM品で光源がいわゆる電球色ではなく昼白色のバージョン。機能UPに満足したので壊れてないのに中央のも同じ基板を作って改造してしまいました(笑)。右のはそのままです。

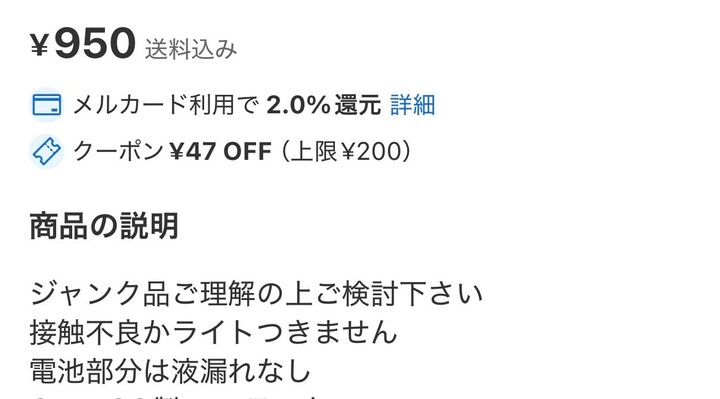

三つ目、止せばいいのに950円で全く同じモノのジャンク品が出ていました。送料を考えると2‐300円です。こっちは点きっ放しではなく「点かない」となっています。本当に点かないのだろうか。

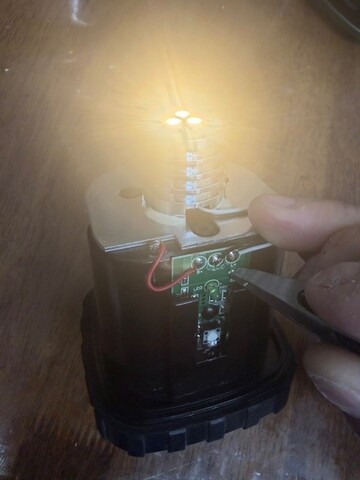

コントロール基板のQ2のDrain-Source間を強制ショートしてみると点灯しましたよと。これもやはりICが死んだんですねぇ・・・このモデル、実は死にやすいから後継機にバージョンUPしたのかな。ということで全く同じ基板を作ってこれも再生してしまいました。都合4台、LEDランタンがあります。こんなに要らないな(笑)、ということで、この一つは子のアパートにでも持って行くことにします、停電の時に役立つでしょう。

まとめ。モノは大事に使おう、それが本来のSDGs。
