アース線について教えてください。

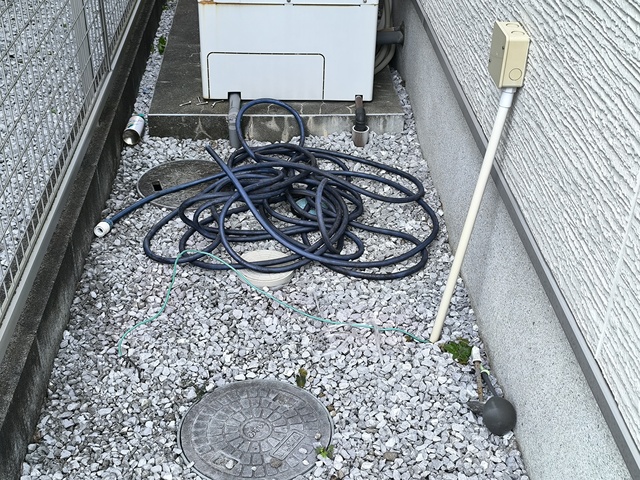

図の様になってます。(リンクは見てません)
工事した会社に 問い合わせてみたらどうですか？

>> nak-tek さん

なるほど。

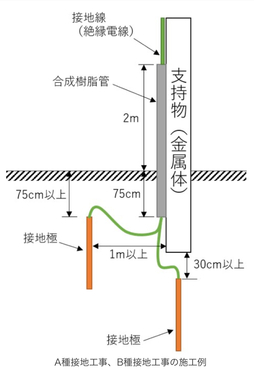

これが正しい例なんですね。
絶対に私の家違いますねw
近くの電気屋などに相談しようと思います。

全く問題無いと思ったけど、間違いでしたか。

低圧部分の接地線なのでD種接地でいいですね。樹脂管から出ている緑の線は分電盤の接地極から延びている線ですか?
これは本来はきちんと接続部分は防水しておかないと腐食してしまうのでやり直してもらったら安心ですね。あと奥の方にあるボイラーのような機器からも緑のアース線が取られているようです。こっちはしっかり埋設されているようです。
資格が無いと工事が出来ないので業者に頼んで下さい。

近くの電気屋がこれをちゃんと知っているのかってのも気をつけなきゃならないと思いますよ

私は電気屋で3ヶ月間アルバイトをした数年後に第2種電気工事士の資格を取りましたが、その電気屋さんは手抜き工事ばかりしていたことを知りました

ソウカさんの場合、壁に付いているボックス内の配線がどうなっているのかも気になりますね
これだけ手抜きだと、見えるところだけとりあえずやっていて、内部はアース線が機器に繋がってないとかあり得るかもしれませんよね

自分でも簡単に正常にできますが、一応資格がないと作業をしてはいけないことになってます
簡単なので専門家にお願いするのは勿体ないように思えますが…

家を建てた工務店(建築屋)に、電気工事をした電気屋を紹介してもらうのが良いと思いますよ
家の電気配線の事を1番知っているはずなので

こんなもんでしょう。
私の店店舗裏などもっと雑な仕事されてます。

「正常な状態なのか？」という問いかけが、見た目のことなのか？機能的なことなのか？その両方なのか？をハッキリしていただけたら良かったかな…と思いました。

見た目はスレ主さんも思っているように「かなり雑な仕事」に見えますね😞
中途半端に電気屋仕事してた僕でも、こんなの絶対にやらないです😰
これだったら、お金取れませんね😣

機能的なことは写真では分かりませんね。接地抵抗を測定してみないと…気になるのであれば、ちゃんと仕事してくれそうな電気屋に相談してみたほうがいいかもしれませんね。

違和感、危機感を感じることは素晴らしいと思います。
こないだ、バッテリー（製品）の事故が多いのでアンケート実施してみましたが…流石はマイネ王国民！いろいろ対策されている方がいましたよ😃

電気工事士の資格無くて、色々と工事やっている人は多くいるでしょうから気を付けてください。
作業員、施工会社に何か専門的な質問してみて、的確に答えられないようだったら怪しいですね。
その専門的な質問を何にするかですかね。

接地線、アース線、何もなければ役立たず的な部分ですが、何か事が起きたら大事な部分なので費用かけてもやって損は無いと思います。

　接地抵抗を測ってちゃんとアースが落ちてれば問題ないのですが、接地抵抗計なんて普通の家庭には無いから測定しようがない。低コストで確認するなら検電器買ってコンセントに挿して片方反応して片方未反応ならアースがちゃんと繋がってます。その場合機能は問題ない。

　施工の仕上げですが、リングスリーブとアース線が剥き出しなのは耐久性の点でも大きな問題はないです。しかしアース線が地表に無駄に這ってるので足でも引っ掛けて切れたらどうするのって感じです。建物が先に建っててアース板を埋める場所が建物から離れてもそれなりの保護しないとねぇ。

技術の無い業者なのは間違いない。
　

>> じんで@男女ン真っ黒改善傾向 さん

内線規程で、「接地線が外傷を受けるおそれがある場合、合成樹脂管に収める」となってます。
「足でも引っ掛けて切れたらどうする」とあるように、外傷を保護できていない⇒内線規程を満足した工事ではないです。
ただし、D種接地工事は、電気設備の技術基準の解釈で施設方法の規則なく(維持の必要もない)、接地抵抗が満足できれば、工事の後に今の状態になっても、規則や規程上は、問題なしです。

経年変化で、砕石が沈んだんですかね？
