【小ネタ】Note PCに WWAN(モバイル通信モジュール)を入れる件
★★★【ご注意】★★★
このスレッドは「Note PCに部品組み込みが出来る技量&必要な工具類をお持ちの方」かつ「部品の手配・各種制限事項を徹底的に調査し、適切な対応が可能な手段をお持ちの方」向けに書いています。
誰でもタイトルのように「通信モジュールが組み込めるわけでもない」です。
また『Note PCの裏蓋を開けたら保証が効かなくなる機種もあります』ので、個々の状況に照らし合わせて熟慮ください。
当方は個々の作業内容、作業手法は関知いたしません。予めご了承ください。
★★★★★★★★★★★
この件、結構いろいろと検討が必要なことですが.....。
昨今の Note PCでは WWAN(モバイル通信)モジュールを内蔵出来る機種がそれなりにあります。
とはいえ一部のメーカーでは「メーカー側動作確認済モジュール以外跳ねてしまう(Blacklisted)」こともあります。特に HPブランドの Note PCは顕著です。
そのためメーカー側公表の WWANモジュール、かつ「過去に日本国内で出荷されていたものと同じ BTO/CTO構成の部品を入手できるか?」が調達の肝です。
※アンテナなどは既に Note PC側組込みのため、
原則として「モジュール+アンテナの
組み合わせで JATE/TELECの認証
(いわゆる技適。技術基準適合)」を取っています。
HPの場合は「HP Parts surfer」というサービスがあるので、そこを含めて「特定仕向け地専用モジュールがない」こと、その上 WWANモジュールが世界共通であることを確認しました。
海外から購入する場合はその P/Nで発注するわけです。
※HPの場合に限定すると日本国内でも日本 HPの
専用窓口に相談すると「在庫が確保できれば」
入手可能な場合があります。
EOS(End of Sales)の場合、買えませんよ。:(
いろいろ業者を探して正規ディーラーから部品を入手しました。
以前も同じモジュールをディーラーから入手しています。
(HP lt4120 Snapdragon X5 LTE)
→意外と値が張るんです、ディーラー経由だと(涙)。
馬鹿みたいに高かった(号泣)
結論から言うと組み込みは簡単に出来るんですが、アンテナケーブルの長さが中途半端すぎでまともに固定できない、組み込んだら外れる、という厄介者なので少々時間は掛かってしまいます。
手元に2台ある EliteBook 820 G3のうち1台に組み込み、動作確認を行うと「なぜか LTEが入らない」という問題。
よくよく調べてみたら「Windows 10の『汎用モバイル ブロードバンド アダプター』のドライバになっていた」ので最新版のドライバを入れなおして確認したところきちんと LTE通信に切り替わりました。
どうも Windows 10標準ドライバで認識可能な WWANモジュールの場合、状況によっては 3Gしかうまく認識してくれないみたいでした。ちょっとこれは予想外。
以前モジュールを組み込んだときは「OSからクリーンインストール(しかも英語版を)」だったので、素直に HP提供のドライバを入れていたことから気が付かなかった、ってことだと思います。
確かクリーンインストールした時は WWANモジュールをそのまま認識しなかったんですよねえ。もしかしたら Windows 10 2004と 21H1で収録ドライバが変わったんでしょうか。(^^)
追伸:
モバイルブロードバンド接続が使えると
意外に便利ではあります。
でもモバイルルータに入れておけば
他の通信機器でも使えるわけで。
ある意味「スロット空いてるんだから
埋めておきたいよね?」という自己満足です。(v_v)
![がんばったでしょう.jpg](https://img.king.mineo.jp/system/content_comment_images/images/000/000/862/670/M_image.jpg?1634017921)
よくがんばりました。組み込み写真も見たかったです。
![S__169926675.jpg](https://img.king.mineo.jp/system/content_comment_images/images/000/000/862/692/M_image.jpg?1634021571)

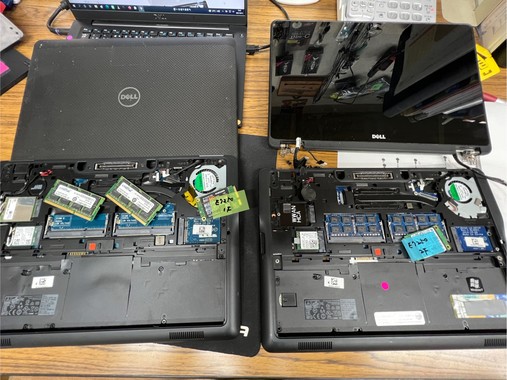

同じような事遣ってます(笑)というか、WWANだけでなくて、SSDやディスプレーモジュールもお引っ越し😱
DellのLatitude E7250ですが、二台の内一台は電源を入れて数分で再起動の繰り返し、もう一台はタッチパネル液晶の内部剥離で画面が見辛い状態になっているので、二個一でまともなマシンを作ろうかと🤔
2014~2016年モデルのDell製タッチパネル液晶が最悪でもう4台目😰
まぁ、マザーボード不良のE7250はCPUがcore i7でタッチパネル液晶不良の方はcore i5なので、ややスペックダウンですが仕方ないですね
さて、頑張って復旧させねば🤔
![S__169934866.jpg](https://img.king.mineo.jp/system/content_comment_images/images/000/000/862/949/M_image.jpg?1634042898)
組み上げたら、キーボード反応しないし😱再度分解してフラットケーブル刺し直したら無事に稼働😲
Dellは分解マニュアルがしっかりしてるから、自分で修理するには最高ですね
https://www.dell.com/support/manuals/ja-jp/latitude-e7250-ultrabook/late7250om/分解および再アセンブリ?guid=guid-7aaae6e7-9d06-4c20-82bf-728abc2df3ef&lang=ja-jp
だけど、WWANやWLANカードのアンテナコネクタ小さくて、ご高齢の自分にはもう無理だと悟った😰
数年前までは、これが趣味の一つだったけど、今回で最後にしようと思う🤔

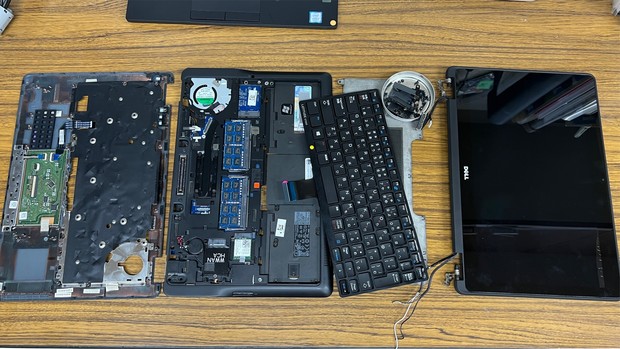

写真は二個一で余った部品一式です🙄
>> corgitan@人生は一度きり🤔 さん
> まぁ、マザーボード不良のE7250はCPUがcore i7でタッチパネル液晶不良の方はcore i5なので、> ややスペックダウンですが仕方ないですね
はんだ不良が原因の場合だったら「オーブンでチーン!」すると治ってしまう場合もありますけどね。
まああまりお勧めできないですけど。
※熱の掛け方、飛ばし方をうまくやらないと
熱に弱い部材が溶けたり割れたりするので。
ホットブロアで局所過熱が一番良いのかも?。
>> ばななめろん さん
いやぁ、corei7-5600U(FCBGA1168)をプライベートで換装する猛者っていらっしゃるのかな❓🤔自分的に思っていたより細かい部分が見えなくて(視力の低下w)ビックリしました😰
以前なら難なくこなせたWWANアンテナコネクタがなかなか填まらなくて😱
iPhone13Proのマクロ機能でなんとかクリア😲
WWANカードをBTOでオーダーすると3万円弱しますからね😰
今回のLatitude E7250は自分で追加したものですが、この後に買ったLatitude7390は出荷時に載っけてもらいましたが、BTOでも選べなくてDell担当者に個別対応して貰いました。
>> corgitan@人生は一度きり🤔 さん
> いやぁ、corei7-5600U(FCBGA1168)をプライベートで換装する猛者っていらっしゃるのかな❓🤔いやあ、『逸般の誤家庭』な方々だとやっちゃうみたいですよ。(苦笑)
私は「設備&部材が無い」ので出来ません。手はんだ出来る範囲内ですね。:)

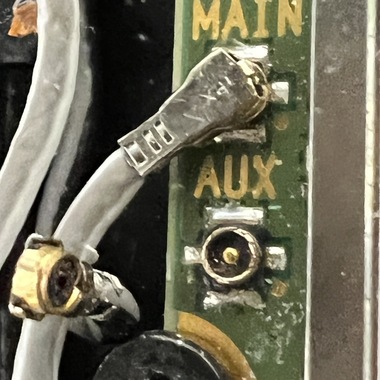

WLAN/WWANで使うアンテナコネクタ(MHFコネクタらしいです)の装着は私自身コネクタ目視ではなくて「手の感触で填まりそうなところを見つけて押し込む」様にしてます。その方が早いんで。(^^)
