マイクの声をスピーカーで鳴らしたい。3.5 φ3極4極プラグについて教えて下さい。

2つやりたい事があります。
まず1つ目。スピーカーの無い場所で、マイクの声を鳴らしたいのです。

ポータブルスピーカーはこれ。SONY SRS-XB32
https://www.sony.jp/active-speaker/products/SRS-XB32/
3.5mmのAUDIO INがあります。


マイクは、PC用ヘッドセットを2種類持っています。
一つは、マイク用のピンクのプラグとヘッドフォン用の緑のプラグ2つ各3.5mm付き(下図左)。
もう一つは、4極の3.5mmプラグ1つです(下図右)。


以前は、iPhoneを使ってマイクの声をスピーカーに出力しました。
ヘッドセットのピンク色(マイク用)のプラグ
→ Lightning変換ケーブル
→iPhone(マイクアプリ)
→(bluetooth)→スピーカー
で、音は鳴りましたが、遅延があって気持ち悪くて失敗でした。

で今度はマイクアンプを買ってみました。
(まだ届いていません)
https://www.amazon.co.jp/gp/product/B00008B5DL
マイク→マイクアンプ→ポータブルスピーカーとする予定です。


で質問です。
この「MIC IN」には4極プラグを挿しても、入力できないですよね?
ピンク色の3極のプラグを入れないと認識しないですよね?
3.5mm4極プラグに、6.3mm変換プラグを挿しても、やっぱり無理ですよね?下図のようなプラグです。


という事が聞きたい事でした。

→追記:届きました。3極プラグしか認識しませんでした。
また3極プラグに6.3mm変換プラグを挿しても認識しました。
4極プラグは全く認識しませんでした。

----
で次にもう一つやりたい事がありまして。
スピーカーのある会議室にワイヤレスマイクが設置してあるのですが、両手を使ってマイクを使いたいので、ヘッドセット型のマイクを使いたいのです。

会議室にはアンプがあって、6.3mmのMIC INの口があります。
ここに上記のヘッドセットを挿すには、やっぱり
3.5mm4極プラグ+6.3mm変換プラグはダメですよね。

ピンク色の3極プラグ+6.3mm変換プラグ
なら行けるはずですよね?
という事が2つ目の質問です。

→ダメでした(7/27追記)。原因は会議室のアンプはダイナミックマイク用で、ヘッドセットはコンデンサーマイク。コンデンサーマイクへの電源供給が無いため鳴りませんでした。

どうぞよろしくお願いします。


追記。ミニプラグの2極・3極・4極の図。
こちらより
https://penpen-dev.com/pc/2-3-4-5kyoku/


<7/19 22時 追記>

4極プラグが使えるのは、iPhone、モバイルPCなど最近の機種だけの印象です。
iPhoneもモバイルPCも4極でないとマイク入力を認識しませんでした。

それに対して、オーディオ機器は3極のようですね。4極プラグを挿しても、マイク入力を認識しませんでした。


114 件のコメント
1 - 14 / 114
そういう場合は 4極のヘッドセット側プラグを変換してマイク+ヘッドフォンの端子分離すればよいと思いますが?。例えば以下のようなケーブルを使って。

●ヘッドセット用変換アダプタケーブル(4極メス→3極オスx2)
https://www.sanwa.co.jp/product/syohin?code=KM-A24-005
https://www.amazon.co.jpdp/B01BV9153Y

そのあとはお好きに変換してください。

あとはマイク側インピーダンスが整合するか否かというくらいです。


お久しぶりです。
真夜中にひょっこり。

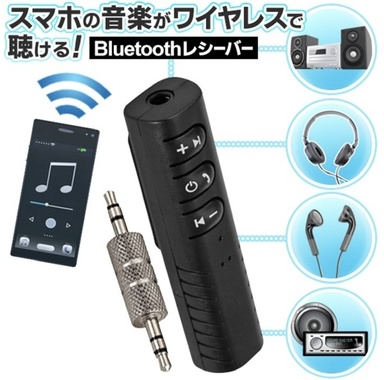

自分ならBluetoothレシーバーかな?
うまくリンク貼れたかんかりませんが…。
楽天で、 Bluetooth レシーバー イヤホンで検索してみてください。
770円でありますよ。

欲を出せば、もう少し性能のいいのがあります。

ということで、麦茶のんだのでまた寝ます。

送料無料 !( 規格内 ) 充電式 Bluetooth受信機 スマホとワイヤレスで接続 Bluetoothレシーバー マイク搭載 ハンズフリー通話【 ブルートゥース 無線化 TV 小型 コンパクト 軽量 ステレオ 携帯 】 送料込 ◇ 受信機DL
[楽天] #Rakutenichiba
https://item.rakuten.co.jp/s-plaza/10013337/?scid=wi_ichi_iphoneapp_item_share
本人用と他の人が聞けるようにつなげるなら…
3.5イヤホン分配ケーブルですかね。もちろん変換プラグ必要になります。

イヤホンジャック対応 3.5mm イヤホン 二股 分配 ケーブル [2本セット] イヤホンを2つに分配!同じ音楽を多人数で楽しもう |L
[楽天] #Rakutenichiba
https://item.rakuten.co.jp/bestclick/dd1000555/?scid=wi_ichi_iphoneapp_item_share
さと
さとさん・投稿者
SGマスタ

>> ばななめろん さん

これはやはり、4極プラグは端子分離しないと、マイク端子に挿しても信号を認識しない、という意味ですかね?
さと
さとさん・投稿者
SGマスタ

>> momojr さん

Bluetoothレシーバーは、マイクとスマホとをつなげる為のものですよね?
スマホは使わずに、マイクとアンプとをつなぎたいのです。
退会済みメンバー
退会済みメンバーさん
ビギナー
マイク側にBluetooth送信機、アンプ側にBluetooth受信機使うと出来そうな気がしますがこれじゃ駄目ですかね?
さと
さとさん・投稿者
SGマスタ

>> 退会済みメンバー さん

スマホ無しで、端末同士をどうやってペアリングするんでしょうか?
マイネ王にこの理屈わかる人いないそうですね

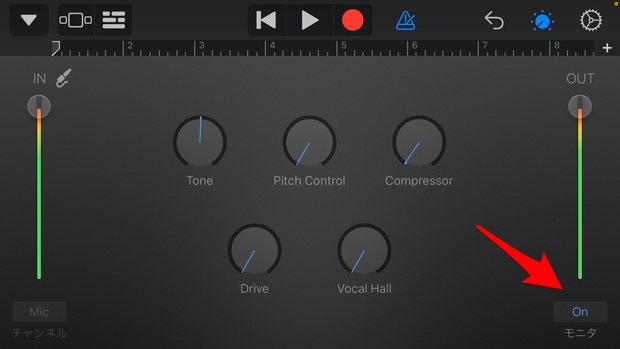

iPhoneでGarageBandでモニターONにして、
iPhone - Lightning変換ケーブル - 4極→3極変換(2又)
で、スピーカー側にSRS-XB32
マイク側にマイク繋ぐと、iPhoneだけでいけそうな気が‥
退会済みメンバー
退会済みメンバーさん
ビギナー
それは説明書に書いてると思います。
安物の送受信機しか使ってないですが、ペアリングモードにして説明書通りに相手側のボタンを押せって書いてあったので押したら普通にペアリング出来ました。

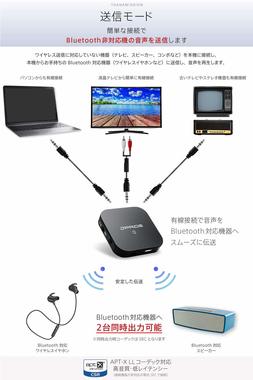

自分はテレビの音声出力を別のスピーカーに飛ばすために同じ送受信機二台を、片方を送信モードで、もう片方を受信モードにして使ってました。
Bluetooth送信器の入力はラインINなので、マイクを直接繋げてもダメのような気が‥。マイクアンプが必要。マイク用端子も別についていればいいですけどね。

あと、Bluetoothを挟むと遅延が気になりますね。
Buletoothヘッドセットのマイク - iPhone - Lightning変換ケーブル - 有線スピーカーでやってみましたが、遅延は短いものの拡声器としては違和感がありました。
退会済みメンバー
退会済みメンバーさん
ビギナー

>> アッカリ〜ン@_@….,….,…😅 さん

あーそういやそうですね。>Bluetooth送信器の入力はラインINなので、マイクを直接繋げてもダメのような気が‥。マイクアンプが必要。マイク用端子も別についていればいいですけどね。
ならばBluetoothマイクだ!それでもこれはどうにもならないけど>あと、Bluetoothを挟むと遅延が気になりますね。

あと安物Bluetooth送受信機はノイズも気になる人は気になるレベル

>> 退会済みメンバー さん

最初、Bluetoothのホストになって、そのままワイアレススピーカーに繋がる怪しい(?)マイクとかないのかなぁ?と思って探してみましたが、Bluetoothだと遅延が出てしまうので、ないのかも。0.2秒でもかなり違和感が‥。

Bluetoothのコーデックが超低遅延のaptX LLならいいのかも‥
https://www.radius.co.jp/blog/aptxll/
ただ送受信、両方対応していないといけないですね。
