LANケーブルのことで、
tadaakihiko

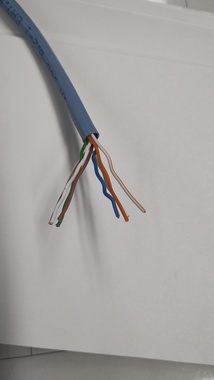

画像はLANケーブルのCAT6です。外皮をむいて中をバラした状態。この中の線って6と5eでは太さが違うのでしょうか？動画見て、(よくわからずに購入した）5eのコネクタに入れようとしたのですが入らず。なんかキツキツでした。ネットで調べてみましたが、線の太さまでは書いてなくて。。ただ入れ方が悪いだけなのでしょうか？数字にあわせたコネクタにすべきですかね？
5 件の回答
Galaxy S23 Ultra（au）
AIによる回答
カテゴリ6 (Cat6) ケーブルとカテゴリ5e (Cat5e) ケーブルは、一般的に物理的な太さ（直径）が異なります
この太さの違いは、ケーブルのカテゴリによる直接的な規格ではなく、主にケーブルの内部構造や性能要件に起因するもの
コネクタは全てRJ-45と呼ばれる形状のコネクタで同じです
https://www.google.com/search?q=6と5eでは太さが違う&sourceid=chrome&ie=UTF-8
カテゴリ6 (Cat6) ケーブルとカテゴリ5e (Cat5e) ケーブルは、一般的に物理的な太さ（直径）が異なります
この太さの違いは、ケーブルのカテゴリによる直接的な規格ではなく、主にケーブルの内部構造や性能要件に起因するもの
コネクタは全てRJ-45と呼ばれる形状のコネクタで同じです
https://www.google.com/search?q=6と5eでは太さが違う&sourceid=chrome&ie=UTF-8
- 1
SHARK 8（mineo(au)） ベストアンサー獲得数 6 件
CAT6 のケーブルに CAT5e のコネクタを圧着したことはあります。 私が持っていた CAT5e のコネクタは CAT6 のケーブルもなんとか差し込むことができましたが、たまたまケーブルを通す穴が大きめにあいてたのでしょう。 汎用的なものは精度が粗いものもあるため、そういうこともままあります。 違う規格用として作られているものは、使えればラッキー、くらいに思っていた方がいいかもしれません。
- 4
サポートアンバサダー
iPhone 14
あまり気にしたことはありませんが
ざっくり調べたところ
カテが上がると芯材の太さは太くなる傾向にあるようです
（ケーブルによって結構幅がある）
例えば画像のように
カテ6対応のコネクタを見るとAWG24対応と書かれています
https://www.sanwa.co.jp/product/syohin?code=KB-T5-CB100N
今回の単線用5eコネクタですが
同じサンワの5eケーブルを見ると
24AWGとあるため5eも6も同じコネクタでいけそうですね
ただ、ケーブル自体の芯材の太さが同じメーカーでも違う場合があるので今回は、ご使用のケーブルが24AWGより太いかもしれません(23とか？）
ざっくり調べたところ
カテが上がると芯材の太さは太くなる傾向にあるようです
（ケーブルによって結構幅がある）
例えば画像のように
カテ6対応のコネクタを見るとAWG24対応と書かれています
https://www.sanwa.co.jp/product/syohin?code=KB-T5-CB100N
今回の単線用5eコネクタですが
同じサンワの5eケーブルを見ると
24AWGとあるため5eも6も同じコネクタでいけそうですね
ただ、ケーブル自体の芯材の太さが同じメーカーでも違う場合があるので今回は、ご使用のケーブルが24AWGより太いかもしれません(23とか？）
- 5
Galaxy A20（mineo(au)）
規格上は太さの規定はありませんが、電線は細くなるほど、長くなるほど抵抗が大きくなりますので、電圧低下が発生します。また、太いほどより多くの電流を流せます。
(データ通信だけならあまり関係ありませんが、LANケーブルで電力を供給するPoEの場合は重要です)
したがって、性能を満たすために長いケーブルや高電力給電用はどうしても太くなります。
太さというか断面積の単位はネットワーク業界ではAWGが使われますがこれはアメリカ規格で、日本の電気業界ではsq(スケア)が一般的のようで。
(データ通信だけならあまり関係ありませんが、LANケーブルで電力を供給するPoEの場合は重要です)
したがって、性能を満たすために長いケーブルや高電力給電用はどうしても太くなります。
太さというか断面積の単位はネットワーク業界ではAWGが使われますがこれはアメリカ規格で、日本の電気業界ではsq(スケア)が一般的のようで。
- 6
iPhone 17（irumo）
一回コメントしたのですが、不正確なことを書いてしまったので、削除してもう一回コメントし直します。

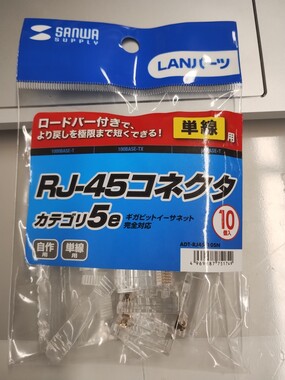

お使いのRJ-45コネクタは、サンワサプライのADT\RJ45-10SNではないですか。それが対応するLANケーブルは一番右側に書いてあるKB-T5シリーズ、またはKB-C5Lシリーズのようです。
お使いのRJ-45コネクタは、サンワサプライのADT\RJ45-10SNではないですか。それが対応するLANケーブルは一番右側に書いてあるKB-T5シリーズ、またはKB-C5Lシリーズのようです。
