ThinkPadキーボード microB → typeC改造

サークル:

ベテラン・2026.04.18 12:35

ThinkPad USBキーボードは未だにmicroB接続しかもガバガバになり接触不良を起こす
ネット調べるとtypeC改造化を見つけ同様に改造してみました

一番難易度が高かったのは両面テープで貼り付けてあるキーボード私はホットブロアーで外から熱し剥がしましたが、IPA(イソプロピルアルコール)を隙間に流して剥がした方が楽です

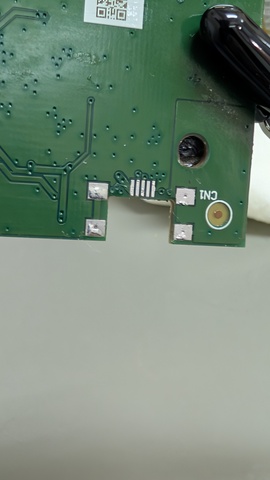

microB端子はハンダを盛り付けハンダコテで熱する事で剥がす

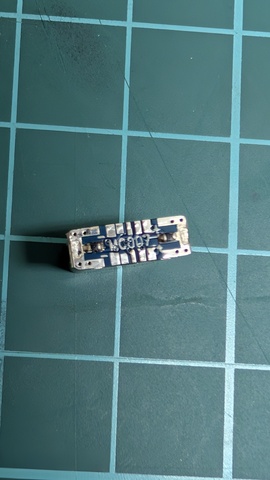

アリエクで購入した両方向typeC端子

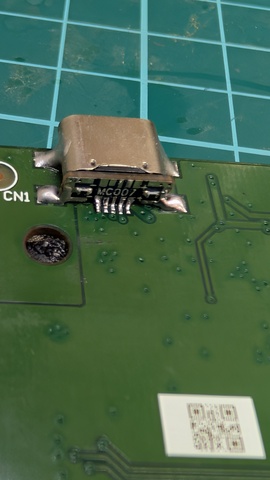

microB端子のピンアサインを確認しtypeC端子の向きを合わせハンダ付け

エポキシ樹脂で補強しようかと考えましたが十分強度があるのでこのまま

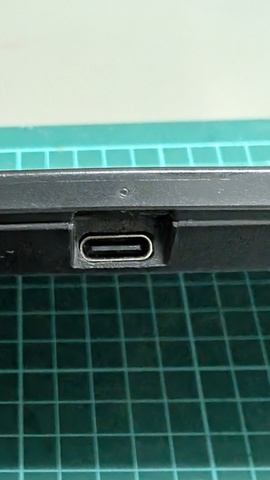

後はmicroBより大きいtypeC端子に合わせてキーボードの筐体をリューターで加工し元に戻す

チップについて

2

ナイス！

3

お気に入り

1

2件のコメント

Kazuo Kubota@♔.mineo.jp

ベテラン・2026.04.18 14:29

micro B の端子配列でピンが出てる C コネクタ、いいですね。これがあると、micro B の C 化、ハードルがすんごく低くなる。ワタクシもやろうかな〜

0

2

n98s@(玉子スープ同盟)

Gマスター・2026.04.18 15:06

ThinkPad USBキーボード typeCへ改造化
読んでておもしろかったです

ThinkPadトラックポイントキーボード(KU-1255)を修理してType-C接続化する話

https://note.com/ragemax/n/n43394bb46999

・自分は
　粘着テープはがしはIPAを小型シリンジに入れて
　粘着部周辺の隙間に・・少量づつ注ぎこんでいます

・整髪用ドライヤーで黒粘着テープはがしの
　準備?作業はやったことありますが・・
　ヒートガンを使ったことないので
　基板からコネクターをはずすの
　むずかしそう

・部品がこまかいので新コネクターのハンダ付けも
　むずかしそうですね
・先人が作業記録を残しているので
　参考になりますね
・あとwebの参考情報と現物が違う場合
　臨機応変の対処が必要で
　むずかしいけど・・楽しいようなDIY改造ですね
